Kakšno je pravilo 1/10 za upokojitev ploščate zanke?

Nadzornik vrvja pregleda a ploska zanka  , ki je v uporabi že nekaj mesecev. Robovi so rahlo obrabljeni, na površini pa je nekaj odrgnin. Zanka je videti, kot da je že videla boljše dni – toda ali je še vedno varna za uporabo?



Odgovor je v preprostem pravilu: pravilu 1/10. V skladu z EN 1492-1, evropskim standardom za zanke iz ploščatega tkanega traku, je treba zanko nemudoma odstraniti iz uporabe, ko abrazivna obraba zmanjša širino traku za eno desetino ali več prvotne širine. ASME B30.9 podobno priznava prekomerno abrazivno obrabo – obrabo, ki zmanjša prečni prerez zanke ali izpostavi jedrne preje – kot stanje, ki zahteva upokojitev.



Lishenflex  proizvaja sintetične ploščate zanke že več kot dve desetletji in naši terenski podatki kažejo, da je obraba eden najpogostejših vzrokov za upokojitev zanke. Kljub temu se mnogi monterji trudijo ugotoviti, kdaj je obraba 'prekomerna'. Pravilo 1/10 zagotavlja jasen, merljiv prag.



Kaj je pravilo 1/10?

Pravilo 1/10 navaja, da je treba ploščato zanko odstraniti iz uporabe, ko je abrazivna obraba zmanjšala širino traku za 1/10 ali več prvotne širine.



V praksi to pomeni:



Vir: EN 1492-1; ASME B30.9



Pravilo velja posebej za abrazivno obrabo  – ne za ureznine, raztrganine ali druge vrste poškodb. Če pa je prag 1/10 dosežen zaradi kombinacije obrabe in drugih poškodb, je treba zanko še vedno umakniti.



Zakaj pravilo 1/10?

Prag 1/10 ni poljuben. Po podatkih industrijskih testiranj lahko 10-odstotni rez roba zmanjša zmogljivost zanke za 35 %. Medtem ko pravilo 1/10 obravnava predvsem abrazivno obrabo (in ne ureznine), je načelo enako: ko se širina traku zmanjša za 10 %, je trdnost zanke znatno ogrožena.



Standard EN 1492-1  določa, da je treba zanke iz ploščatega tkanega traku pregledati glede abrazivne obrabe, ki poškoduje trak do te mere, da se prvotna širina zmanjša. ASME B30.9 podobno zahteva, da se zanke s prekomerno abrazivno obrabo odstranijo iz uporabe.



Laboratorijsko testiranje Lishenflexa potrjuje, da zanke z 10-odstotnim zmanjšanjem širine zaradi abrazije kažejo merljivo zmanjšanje pretržne trdnosti—običajno 15–25 %, odvisno od vzorca obrabe. Zato je pravilo 1/10 kritičen varnostni prag.



Kako izmeriti širino traku

Natančna meritev je bistvena za pravilno uporabo pravila 1/10.



Zahtevana oprema



• Merilni trak ali ravnilo z milimetrskimi delitvami

• Kaliperji za natančnejše meritve (priporočeno za mejne primere)

• Povečevalno steklo (opcijsko) za pregled obrabe robov



Postopek merjenja



1. Izberite najbolj obrabljen del zanke – običajno na sredini dolžine zanke ali na točkah stika z bremenom ali dvižno opremo



2. Izmerite prvotno širino – glejte identifikacijsko oznako zanke ali specifikacije proizvajalca. Če originalna širina ni na voljo, izmerite neobrabljen del iste zanke



3. Izmerite obrabljeno širino – na najožji točki območja obrabe



4. Izračunajte obrabo = Prvotna širina − Obrabljena širina



5. Izračunajte odstotek = obraba ÷ prvotna širina × 100 %



6. Uporabite pravilo 1/10 – če je obraba ≥ 10 % prvotne širine, umaknite zanko

Ključne točke



• Izmerite po celotni širini – ne le na najgloblji točki

• Izmerite na več točkah - obraba je lahko neenakomerna

• Dokumentirajte svoje meritve – vodite zapise o pregledih v skladu z zahtevami ASME B30.9



Pogosti nesporazumi

Več pogostih napačnih predstav lahko vodi do nepravilne uporabe pravila 1/10:



V skladu z ASME B30.9 je prekomerna abrazivna obraba opredeljena kot obraba, ki razkrije jedrno nit ali zmanjša prečni prerez zanke. Medtem ko ASME B30.9 ne navaja izrecno '1/10' na enak način EN 1492-1  priznava, da ko obraba doseže točko, ko je jedro izpostavljeno ali se presek zmanjša, je treba zanko umakniti.



EN 1492-1 pa je jasen: abrazivna obraba, ki zmanjša širino traku za 1/10 ali več, je pogoj za takojšnjo odstranitev iz uporabe.

Druga merila za upokojitev za ploščate zanke

Pravilo 1/10 je eno od več meril za upokojitev. V skladu z ASME B30.9 je treba ravne zanke umakniti tudi, kadar:



• Manjkajoča ali nečitljiva identifikacijska oznaka

• Kislinske ali jedke opekline

• Dokazi toplotne poškodbe – taljenje, zoglenitev ali nastajanje mehurjev

• Luknje ali razpoke, ki razkrijejo jedro preje

• Zlomljeni ali obrabljeni šivi v nosilnih spojih

• Vozli v telesu zanke

• Razbarvanje in krhka ali trda področja, ki kažejo na poškodbe zaradi kemikalij ali UV/sončne svetlobe

• Priključki, ki so luknjičasti, korodirani, razpokani, upognjeni, zviti ali zlomljeni



V skladu z EN 1492-1 je treba ploščate zanke umakniti tudi, če pride do poškodbe zaradi rezanja, ki predre tkanino, ali poškodbe šiva, ki vpliva na nosilnost.



Praktična uporaba

Da zagotovite dosledno uporabo pravila 1/10:



1. Usposobite svojo ekipo – zagotovite, da vsi monterji in nadzorniki vedo, kako natančno izmeriti širino tkanine



2. Za natančne meritve uporabljajte merilna merila – merilni trak je lahko netočen pri majhnih odstopanjih



3. Inšpekcijski pregledi dokumentov—vodite evidence, ki prikazujejo prvotno širino in datume meritev



4. Označite dvomljive zanke – jasno označite zanke, ki so mejne za natančnejši pregled



5. Takoj upokojite – ko obraba doseže 10 %, umaknite zanko iz uporabe in jo uničite



Povzetek in praktična priporočila

Pravilo 1/10 zagotavlja jasen, merljiv prag za umik ploščatih zank zaradi abrazivne obrabe. Ko se širina tkanine zmanjša za 10 % ali več od prvotne širine, je moč zanke ogrožena in jo je treba odstraniti iz uporabe.



Ključni zaključki:



1. Natančno izmerite širino traku – za natančno merjenje uporabite čeljust



2. Uporabite pravilo 1/10 – obraba ≥ 10 % prvotne širine = takojšnja upokojitev



3. Kombinirajte z drugimi inšpekcijskimi merili – pravilo 1/10 obravnava odrgnino, vendar tudi druge vrste poškodb zahtevajo upokojitev



4. Dokumentirajte rezultate inšpekcijskih pregledov - vzdržujte evidenco v skladu z zahtevami ASME B30.9



5. Usposobite svojo ekipo – zagotovite, da lahko vsi pravilno uporabijo pravilo

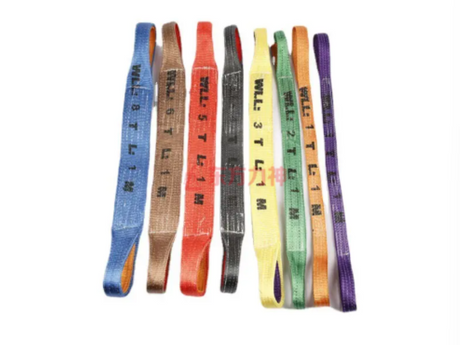

Lishenflex  izdeluje ploščate zanke iz poliestra po standardih EN 1492-1 in ASME B30.9, z jasnimi barvno kodiranimi oznakami nosilnosti in navodili za pregled. Ponujamo orodja za merjenje in usposabljanje, ki vaši ekipi pomagajo pri učinkoviti uporabi pravila 1/10.



Če potrebujete pomoč pri vzpostavitvi programa inšpekcijskih pregledov zanke – ali potrebujete pomoč pri ugotavljanju, ali so vaše trenutne zanke dosegle upokojitveni prag 1/10 – pošljite e-pošto na sales@lishenflex.com , naša tehnična ekipa pa bo zagotovila individualno podporo.
