Што азначае каляровы код на пад'ёмных стропах?

Такелажная брыгада рыхтуе пад'ёмнік. Наглядчык крычыць: «Хапі жоўты строп». Член экіпажа адразу разумее: гэта строп грузападымальнасцю 3 тоны. Не трэба жмурыцца на выцвілую этыкетку або ўгадваць рэйтынг.

Гэта ўлада пад'ёмнага стропа . сістэма каляровага кода Па дадзеных CERTEX Denmark , колер поліэфірнай стропы адпавядае пэўным рэкамендацыям, вызначаным стандартам EN 1492-1 (стропы для лямкі) і EN 1492-2 (круглыя ​​стропы), якія прызначаюць пэўныя колеры для хуткага і лёгкага вызначэння мяжы рабочай нагрузкі. SpanSet , які вынайшаў стандарты колеру, якія цяпер прымяняюцца ва ўсім свеце для сінтэтычных строп, адзначае, што колеры на сінтэтычных пад'ёмных стропах прызначаны не толькі для візуальнага адрознення - кожны колер адпавядае пэўнай грузападымальнасці.

Lishenflex вырабляе сінтэтычныя пад'ёмныя стропы на працягу многіх дзесяцігоддзяў, і наш вопыт паказвае, што сістэма каляровага кода з'яўляецца адным з найбольш эфектыўных інструментаў бяспекі на любым працоўным месцы . Калі кожны мантажнік ведае, што фіялетавы азначае 1 тону, а аранжавы - 10 тон, рызыка перагрузкі рэзка падае.

Стандарт каляровага кода EN 1492

Еўрапейскі стандарт EN 1492 устанаўлівае універсальную сістэму каляровага кодавання для сінтэтычных пад'ёмных строп. Плоскія стропы адпавядаюць стандарту EN 1492-1 , а круглыя ​​- EN 1492-2.

У адпаведнасці са стандартамі суадносіны колер-WLL выглядаюць наступным чынам:

Крыніца: EN 1492-1; EN 1492-2; CERTEX Данія

Менненс пацвярджае, што гэтыя стандарты прызначаюць пэўны колер кожнаму ліміту працоўнай нагрузкі, што дазваляе хутка і лёгка вызначыць грузападымальнасць стропы. Certex Poland дадае, што еўрапейскія стандарты прызначаюць стропам пэўныя колеры, каб лёгка і хутка вызначыць іх грузападымальнасць.

Аўстралійскі стандарт AS 1353 выкарыстоўвае ідэнтычную сістэму каляровага кадавання, што забяспечвае ўзгодненасць на еўрапейскім і аўстралійскім рынках.

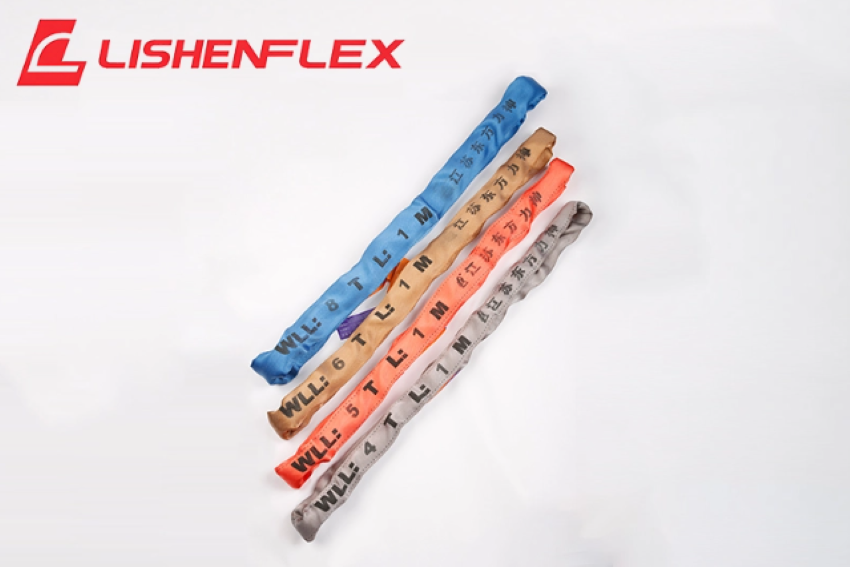

Разбіўка каляровага кода

Лёгкія нагрузкі: ад фіялетавага да жоўтага

• Фіялетавы (1 тона) : Ідэальна падыходзіць для невялікіх грузаў на складах, у рознічным гандлі і ў лёгкай прамысловасці

• Зялёны (2 тоны) : выкарыстоўваецца для малых і сярэдніх будаўнічых праектаў і машын сярэдняга памеру

• Жоўты (3 тоны) : звычайна выкарыстоўваецца для буйных будаўнічых праектаў і ўмеранага ўздыму ў цяжкіх прамысловых умовах

Сярэднія нагрузкі: ад шэрага да карычневага

• Шэры (4 тоны) : прызначаны для вялікіх нагрузак пры буйнамаштабным будаўніцтве, здабычы карысных выкапняў або транспарце

• Чырвоны (5 тон) : Выкарыстоўваецца ў вытворчасці сталі, будаўніцтве мастоў і іншых цяжкіх грузах

• Карычневы (6 тон) : выкарыстоўваецца для ўздыму цяжкіх грузаў, але не ў звышцяжкай катэгорыі

Цяжкія нагрузкі: ад сіняга да аранжавага

• Сіні (8 тон) : Неабходны для буйных будаўнічых і інфраструктурных праектаў

• Аранжавы (10 тон і вышэй) : выкарыстоўваецца для самых цяжкіх задач па ўздыме - кампаненты мастоў, ветраныя турбіны, цяжкае абсталяванне

Акрамя колеру: чорныя палосы і ідэнтыфікацыйныя біркі

Колер з'яўляецца найбольш прыкметным паказчыкам WLL, але гэта не адзіны.

Чорныя палосы - дадатковая маркіроўка

Згодна з CERTEX Denmark , існуе яшчэ адзін спосаб пазначэння WLL, які не ўваходзіць у стандарт EN 1492: колькасць чорных палос у матэрыяле стужкі. Кожная суцэльная чорная паласа адпавядае 1 тоне WLL. Certex Poland пацвярджае, што чорныя паласы шлейкі, якія часта бачныя на раменьчыках, таксама паказваюць WLL, прычым кожная паласа адпавядае 1 тоне — карыснае рашэнне для палягчэння ідэнтыфікацыі.

Крытычнае заўвага : стропы з WLL 12 тон і вышэй не маюць чорных палос.

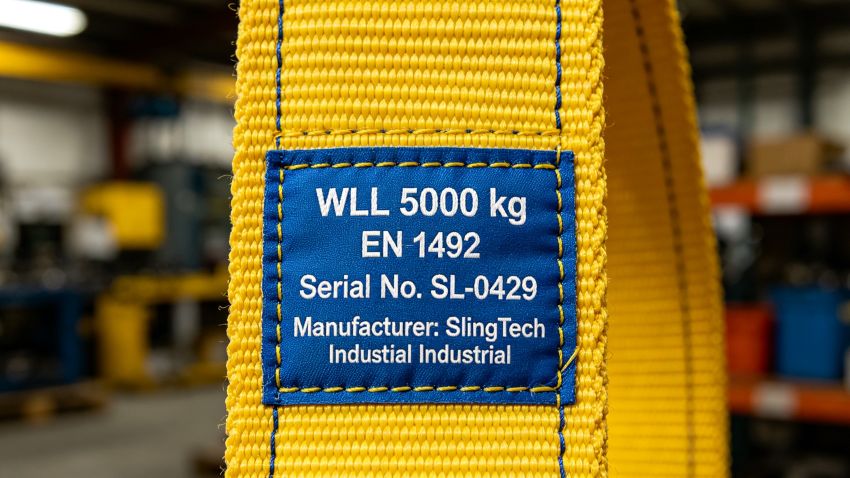

Ідэнтыфікацыйны тэг

Самы надзейны спосаб праверыць ёмістасць слінга - гэта яго ідэнтыфікацыйная бірка. Згодна з CERTEX Germany , поліэфірныя стропы павінны мець прышытую сінюю этыкетку з неабходнай маркіроўкай. Этыкетка ўключае:

• Ідэнтыфікатар вытворцы

• Год выпуску

• Матэрыял

• Эфектыўная працоўная даўжыня (EWL)

• Серыйны нумар

• Нумар еўрапейскага стандарту

• Мяжа максімальнай працоўнай нагрузкі (WLL)

Certex Poland пацвярджае, што гэтая сіняя этыкетка павінна ўтрымліваць ідэнтыфікатар вытворцы, год вытворчасці, матэрыял, эфектыўную працоўную даўжыню (EWL), серыйны нумар, еўрапейскі стандарт і максімальную WLL. Частка гэтай этыкеткі з дублікатамі інфармацыі прышыта пад перакрыцце вокладкі для даведкі.

Чаму каляровае кадзіраванне важна для бяспекі

Сістэма каляровага кадавання існуе нездарма: каб прадухіліць перагрузку.

Па дадзеных SpanSet Australia , разуменне колеру і ёмістасці строп вельмі важна для забеспячэння бяспекі на будаўнічых і прамысловых пляцоўках. Правільны выбар стропы гарантуе эфектыўнасць і бяспеку ўздыму.

Lishenflex пацвярджаюць, што Палявыя дадзеныя візуальная ідэнтыфікацыя грузападымальнасці стропы з'яўляецца адным з найбольш эфектыўных спосабаў прадухілення перагрузкі . Калі мантажнікі могуць імгненна вызначыць WLL стропы па колеры, яны з меншай верагоднасцю будуць выкарыстоўваць для пад'ёму стропы малога памеру.

Асноўныя метады бяспекі:

1. Ведайце код колеру — навучыце ўсіх мантажнікаў распазнаваць сувязь колер-WLL

2. Ніколі не спадзявайцеся толькі на колер — заўсёды правярайце ідэнтыфікацыйны тэг

3. Замяніце выцвілыя шлейкі — пашкоджанне ультрафіялетам можа прывесці да пагаршэння колераў, што ўскладніць ідэнтыфікацыю

4. Праверце бірку — пераканайцеся, што бірка разборлівая і цэлая ў адпаведнасці з ASME B30.9

Каляровы код супраць інспекцыйнага каляровага кода

Важна адрозніваць каляровае кадзіраванне WLL і каляровае кадзіраванне пры інспекцыі . Некаторыя галіны прамысловасці, такія як энергетычны сектар Трынідада і Табага, выкарыстоўваюць перыядычнае каляровае кадаванне для сертыфікацыі інспекцыі.

Каляровыя коды праверкі паказваюць, калі строп апошні раз правяраўся і калі ён павінен прайсці паўторную праверку, а не WLL. Гэтыя колеры перыядычна мяняюцца — напрыклад, фіялетавы для ліпеня-снежня 2026 года, жоўты-аранжавы для студзеня-чэрвеня 2027 года.

Важнае адрозненне : каляровы код WLL з'яўляецца пастаянным і паказвае ёмістасць. Каляровы код праверкі з'яўляецца часовым і паказвае на стан праверкі.

Рэзюмэ і практычныя рэкамендацыі

Сістэма каляровых кодаў пад'ёмных стропаў - просты, але важны інструмент бяспекі. Згодна з EN 1492-1 і EN 1492-2:

• Фіялетавы = 1 тона

• Зялёны = 2 тоны

• Жоўты = 3 тоны

• Шэры = 4 тоны

• Чырвоны = 5 тон

• Карычневы = 6 тон

• Сіні = 8 тон

• Аранжавы = 10 тон і вышэй

Асноўныя вывады:

1. Колер паказвае WLL — выкарыстоўвайце яго для хуткай ідэнтыфікацыі ёмістасці

2. Ніколі не спадзявайцеся толькі на колер — праверце ідэнтыфікацыйную бірку, каб атрымаць поўныя характарыстыкі

3. Праверце наяўнасць чорных палос — кожная паласа паказвае на 1 тону (не патрабуецца EN 1492, але карысна)

4. Заменіце выцвілыя стропы — пашкоджанне ультрафіялетам можа зрабіць ідэнтыфікацыю колеру ненадзейнай

5. Адрознівайце колер WLL ад колеру агляду — яны служаць розным мэтам

Lishenflex вырабляе поліэфірныя пад'ёмныя стропы ў адпаведнасці са стандартамі EN 1492-1 і EN 1492-2 з пастаяннай каляровай маркіроўкай грузападымальнасці і сінімі ідэнтыфікацыйнымі біркамі, якія змяшчаюць усю неабходную інфармацыю. Нашы прадукты даступныя ў ёмістасцях ад 1 тоны да 10 тон і вышэй, з выразнай каляровай маркіроўкай для імгненнай ідэнтыфікацыі.

Калі вам патрэбна дапамога ў разуменні каляровага кадавання для вашага інвентара пад'ёмных строп - або вам патрэбна дапамога ў выбары патрэбнай грузападымальнасці строп для вашых аперацый па ўздыму - адпраўце электронны ліст на sales@lishenflex.com , і наша тэхнічная каманда забяспечыць індывідуальную падтрымку.
